315噸樹脂線性排水溝成型油壓機管路安裝方法？
樹脂線性排水溝也稱U型線性排水溝是由樹脂和石英砂填料組成，其成型設備，可根據其尺寸、模具綜合因素選用合適噸位的油壓機設備，常用315噸、400噸四柱油壓機。山東威力重工有豐富的設計制造經驗，機器參數會根據需求設定。315噸樹脂線性排水溝成型油壓機組成配件很多，其中液壓管路主要是315噸油壓機上用于輸送液壓油的管路，是液壓系統的重要組成部分，它將液壓泵、油箱、液壓閥、油缸等液壓元件串聯起來，液壓管路安裝的好壞關系到系統壓力。山東威力重工在安裝液壓管路時都要自己的一套流程步驟，以及安全注意要點，這里就向大家傳授下。

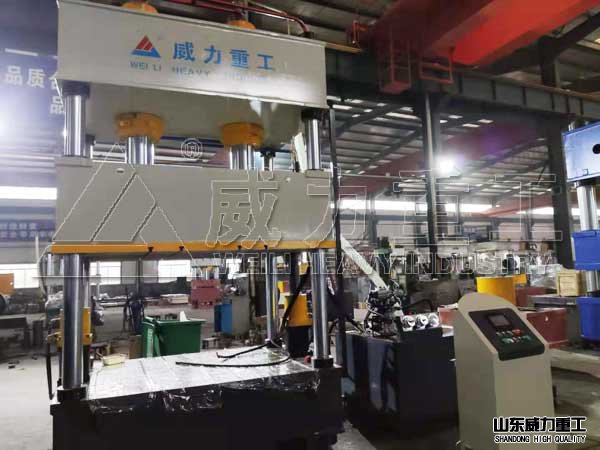

315噸樹脂線性排水溝成型油壓機
1、315噸樹脂線性排水溝成型油壓機主管路包括吸入管和回油管，它們組成了主管道，為了進入由隔板隔開的吸油區和回油區，管端應加工成朝向罐壁的45度斜面，這樣可以增加開孔面積并沿罐壁循環。
回油管孔應至少低于液位200 mm，距罐底的距離應大于回流管外徑的2-3倍，當回油管流量過高時，可在回流管末端鉆一個小孔較多的罐式擴壓器，吸入管前應安裝粗濾器，以清除較大顆粒，保護液壓泵，回油管上應安裝細濾器，過濾細顆粒，保護液壓元件。
2、穿孔密封管通常穿過罐頂或罐壁進入罐內，穿孔應適當密封，在接口處，在油箱頂部上方20 mm處焊接一個凸面平臺，以避免在維護期間液壓系統頂部的灰塵落入油箱中，如果管路穿過罐壁進入罐內，除了適當密封外，還應安裝一個截止閥，以便于維護罐外部件。
3、卸荷管路應盡可能與油箱連接，并在液位以上，如果卸荷管路低于液位，應采取措施防止虹吸，可在卸荷管露出液位部分開一個小孔。

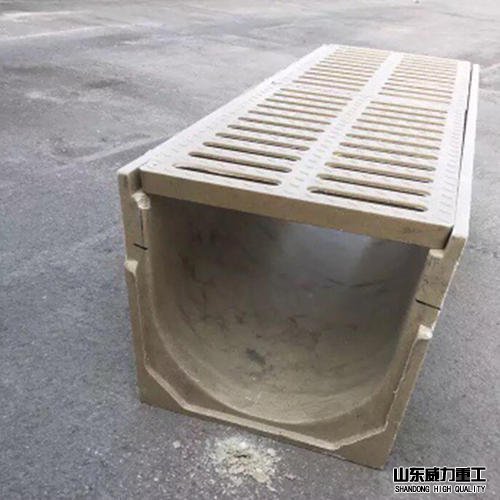

一次成型的U型線性排水溝+蓋板
安裝315噸樹脂線性排水溝成型油壓機液壓管路并非一件容易的事情，這期間不僅需要操作經驗豐富的人來，還需要有一定的注意事項，只有合理正規的安全315噸樹脂線性排水溝成型油壓機液壓管路才能保證機器設備在工作中，不會出現漏油、壓力不足的現象。山東威力重工是滕州較大型油壓機生產廠家，設計生產的壓機設備都有自己嚴格的加工工藝與工序，并且經過多道人員檢驗，確保出廠的每臺設備質量、性能更好。采購了解315噸樹脂線性排水溝成型油壓機價格，咨詢張經理：18306370898（可加微信）
